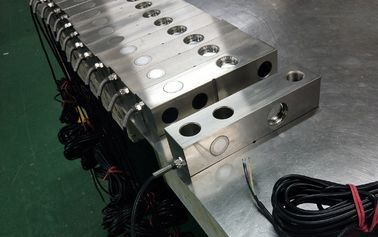

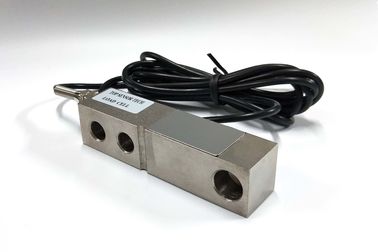

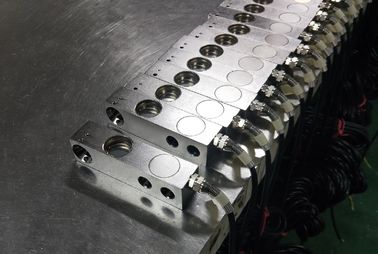

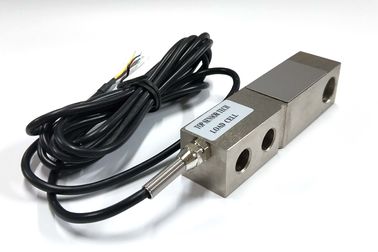

خلية تحميل شعاع القص
نموذج: SD-03
الاهلية: 0.2-10 طن / 0.5-20 كيلو رطل
سمات:
هيكل سبائك الصلب.لحام الختم IP67
التطبيقات:
موازين المنصة الإلكترونية ، موازين المركبات ، موازين السكك الحديدية ، إلخ
أبعاد:
| الاهلية | إل | L1 | L2 | L3 | L4 | د | ب | م |
| 0.5 ~ 2 (ر) | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M12X1.75 أو |
| 5 ~ 10 (klb) 2.5 ~ 5 (طن) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3 / 4-16UNF |
| 15،20 (klb) 7.5،10 (t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 |
الدقة: 0.02٪ FS | مقاومة العزل: ≥5000MΩ (100VDC) |
الإخراج المقدر: 2 ± 0.003 mv / v أو 3mv / v | جهد الإثارة: 9 ~ 12VDC |
اللاخطية: 0.03٪ FS | نطاق درجة الحرارة المعوضة: -10 ~ + 40 ℃ |
التباطؤ: 0.03٪ FS | استخدم النطاق المؤقت: -20 ~ + 55 ℃ |
التكرار: 0.02٪ FS | تأثير درجة الحرارة على الصفر: 0.03FS / 10 ℃ |
الزحف: 0.02٪ FS / 10 دقيقة | تأثير درجة الحرارة على الامتداد: 0.02FS / 10 ℃ |
التوازن الصفري: ± 1٪ FS | الزائد الآمن: 120٪ |
مقاومة المدخلات: 350 ± 5Ω | الزائد النهائي: 150٪ |
مقاومة الإخراج: 350 ± 3Ω | درجة الدفاع: IP67 |
طول الكابل: 3 أمتار ، 5 أمتار أو حسب الطلب | |
