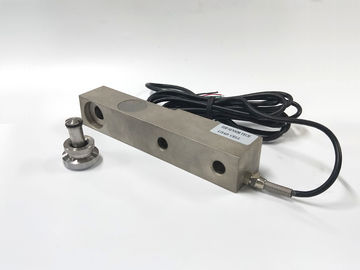

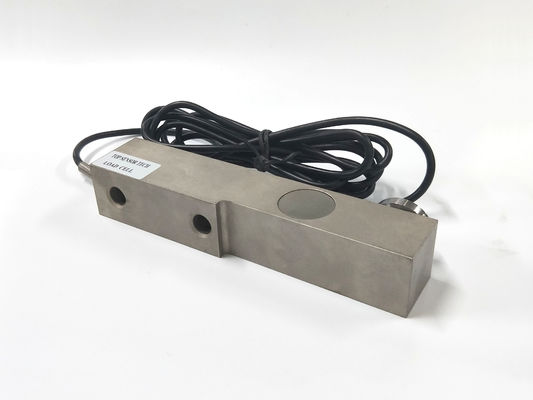

خلايا أحمال القص الجزئي النموذجية: SD-01 السعة: 100kg-20،000kg المواصفات: خلية تحميل شعاع مفرد ، سعة تتراوح من 500 كجم إلى 20000 كجم مادة فولاذية من الفولاذ أو الفولاذ المقاوم للصدأ ، ذات جودة عالية ، دقة عالية وتكاليف منخفضة الغراء مختوم ، السطح بأكسيد. تركيب قياسي
ميزات:
واحدة تحميل خلية شعاع شعاع ، والقدرة تتراوح من 500 كجم إلى 20،000 كجم
سبائك الصلب مادة أو الفولاذ المقاوم للصدأ ، وذات نوعية جيدة ، ودقة عالية وتكاليف منخفضة
الغراء مختوم ، سطح بأكسيد. تركيب قياسي.
التطبيقات: قشور أرضية ، موازين المنصة ، وزن الجسر إلخ
الأبعاد: (مم)
| الحمل تقييمه (كلغ) | L | L1 | L2 | L3 | L4 | د | D1 | D2 | H | H1 | H2 | ب |
| 500--3000 | 203 | 95 | 22 | 98 | 64 | 13 | 16 | 32 | 43 | 37 | 30 | 37 |
| 5000-8000 | 235 | 110 | 22 | 124 | 66 | 21 | 22 | 38 | 52 | 48 | 30 | 48 |
| 10000 | 279 | 133 | 32 | 140 | 82 | 28 | 32 | 48 | 67 | 60 | 20 | 60 |
| 20000 | 318 | 153 | 38 | 159 | 89 | 34 | 38 | 54 | 82 | 70 | 24 | 70 |
| تحميل خلية المواصفات: | |||
| فئة الدقة: | C3 | ||
| المخرجات المقدرة: | 3mv / ت ± 0.003 | ||
| غير الخطية (٪ FS): | ± 0.02 | ||
| الرصيد صفر (٪ FS): | ± 1.0 | ||
| مقاومة المدخلات: | 350 ± 5 | ||
| مقاومة الانتاج: | 350 ± 5 | ||
| مقاومة العزل: | ≥5000 (100VDC) | ||
| مؤقت. تأثير على المدى (٪ FS / 10 ℃): | ± 0.017 | ||
| مؤقت. التأثير على الصفر (٪ FS / 10 ℃): | ± 0.02 | ||
| درجة الحرارة التشغيل. مجموعة (℃): | -20 ~ + 55 | ||
| جهد الإثارة (V): | 9 ~ 12 (DC) | ||
| الحمولة الزائدة من السلامة (٪ FS) | 150٪ | ||
| كسر التحميل الزائد (٪ FS) | 200٪ | ||
| درجة الحماية: | IP67 | ||
| طول السلك: | 3 أمتار -10 أمتار | ||
طريقة اتصال الأسلاك | |||
