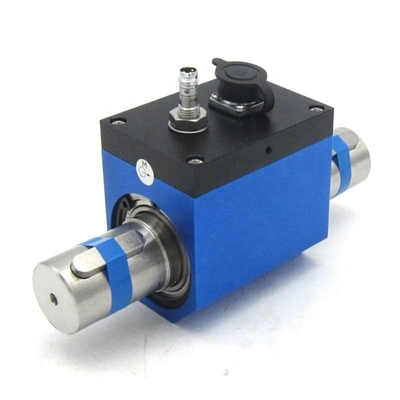

النموذج: DTS-01
السعة: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
الدقة: ± 0.1؛ ±0.3± 0.5% F.S
الحساسية الخارجة: 1.05.0 mV/V، 4-20mA، 0-5/ 0-10Vdc
الخصائص:
1، جهاز استشعار عزم الدوران يتكون من مقياس الإجهاد والدائرة المتكاملة ذات الدقة العالية والأداء المستقر.
2مع استقرار طويل المدى ممتاز
3، مع اتصال مفتاح في كلا الطرفين
44000 دورة في الدقيقة على الأكثر
المواصفات التقنية:
| درجة حرارة العمل: | -10 ̊+80 °C |
| نطاق تعويض الحرارة: | درجة حرارة الغرفة ~ + 60 °C |
| تأثير درجة الحرارة على الصفر: | ± 0.1٪ F.S/10 °C |
| التوتر الإثارة: | 12 VDC |
| مقاومة مهينة | 2000 MΩ/100VDC |
| مقاومة المدخل: | 700±10/350±10 Ω |
| المقاومة الخارجة: | 700±5/350±5 Ω |
| الصفر الخروج: | 0 ± 1 ٪ F.S |
| الحمل الزائد للسلامة: | 120٪ F.S |
| طول الكابل: | 3 م |
|
اتصال الكابلات: |
الأحمر: exc+ الأسود: exc - أخضر: إشارة + أبيض: إشارة- |
الأبعاد: مم
أبعاد خندق المفتاح: LxDxW 22x3.5x6mm
1مجال التطبيق
مستشعر العزم الديناميكي من سلسلة DTS هو جهاز قياس دقيق للقومة واستهلاك الطاقة الميكانيكية.
1.1 المحرك الكهربائي، محرك المحركات، محركات الاحتراق الداخلي وغيرها من المعدات الدوارة.
1.2 مروحة، مضخة ماء، مفتاح عزم الدوران
1.3 القطار، السيارات المتنقلة، الجرار، الطائرة، السفينة، آلة التعدين
1.4 نظام إعادة تدوير الماء
1.5 مقياس للكثافة
1.6 صناعة المعالجة
2متطلبات التثبيت
2.1 مناسبة لكل من التثبيت الرأسي والأفقي
2.2 يجب تثبيت جميع معدات التحميل، ومستشعر عزم الدوران، ومعدات الطاقة على منصة صلبة لتجنب الاهتزازات المفرطة. خلاف ذلك قد يسبب قراءة غير مستقرة،تقليل دقة أو حتى تلف جهاز استشعار عزم الدوران.
2.3 استخدمي ربطاً مرناً للدبابيس
2.4 يوصى بتثبيت مرن للجزء الأوسط من جهاز استشعار عزم الدوران. لا تطبق تثبيت صلب.
2.5 يجب أن يكون معدل تحمل تركيز معدات الحمل ومستشعر عزم الدوران ومعدات الطاقة أقل من Φ0.05mm.
3خطوات التثبيت
3.1 تأكيد المسافة بين معدات الطاقة ومعدات التحميل بناءً على نوع اتصال العمود وطول جهاز استشعار عزم الدوران.ضبط الفجوة بين خط المحور (من الطاقة ومعدات التحميل) وطائرة المعيار، تأكد من أن التجانس بينهما أقل منΦ0.03mm، ثم تثبيت الطاقة وتحميل المعدات على مستوى البيانات.
3.2 تثبيت التوصيل على كل عمود
3.3 تعديل المسافة بين جهاز استشعار عزم الدوران ومسطح المعطيات، تأكد من أن التجانس بين خط محورها وخط محور معدات الطاقة والحمل أقل من Φ0.03mm.ثم تثبيت جهاز استشعار العزم على مستوى البيانات.
3.4 إصلاح الارتباط، الانتهاء من التثبيت
4طرق التثبيت العادية
4.1 عندما تكون السرعة أقل من 300 دورة في الدقيقة، لا يوجد دوران متكرر في اتجاه عقارب الساعة أو ضد عقارب الساعة، يمكن استخدام شيء مرن لربط جهاز استشعار عزم الدوران ومنعه من الدوران.
4.2 عندما تكون السرعة أعلى من 300 دورة في الدقيقة، مع تدوير متكرر في اتجاه عقارب الساعة وعكس عقارب الساعة، فمن الضروري وضع لوحة تثبيت على كل من الجزء الأمامي والخلفي من جهاز استشعار عزم الدوران.إضافة 2-3 ملم من المطاط السيليكون في وسط جهاز استشعار عزم الدوران ولوحة التثبيت مع 15٪ - 20٪ كمية الضغط لمنعها من أن تصبح اتصال جامدة.
