أجهزة قياس الإجهاد لدينا مصممة لقياس التغيرات الدقيقة للضغط بدقة عالية وحساسية عاليةيتم تصنيع مقاييس الإجهاد الخطية من المواد عالية الجودة لضمان الاستقرار طويل الأجل والأداء الموثوق به.
مقياس الإجهاد من سلسلة EB-A هو مقياس إجهاد نصف جسر مناسب للاستخدام في تطبيقات مختلفة لأجهزة استشعار خلايا الحمل. مع نطاق درجة الحرارة العاملة من -20 ̊ + 80 ° C ،هذا جهاز استشعار الضغط الصغير مثالي للاستخدام في البيئات القاسية والظروف القاسية.
واحدة من الميزات الرئيسية لمنتجنا مقياس التوتر من ورق هو هستيريس ± 0.05٪ كامل المقياس. وهذا يضمن أن مستشعر الضغط الدقيق ينتج نتائج دقيقة وموثوقة في كل مرة،مما يجعلها خيارًا شائعًا لتطبيقات أجهزة استشعار خلايا الحمل.
سواء كنت بحاجة إلى جهاز استشعار ضغط صغير لاختبارات المختبر أو التطبيقات الصناعية، منتجنا مقياس التوتر من ورق هو خيار متعدد الاستخدامات وموثوق بها. مع دقة عالية، الحساسية،واستقرار طويل الأجل، يمكنك أن تثق بمقاييس الإجهاد الخطية لدينا لتقديم نتائج دقيقة في كل مرة.

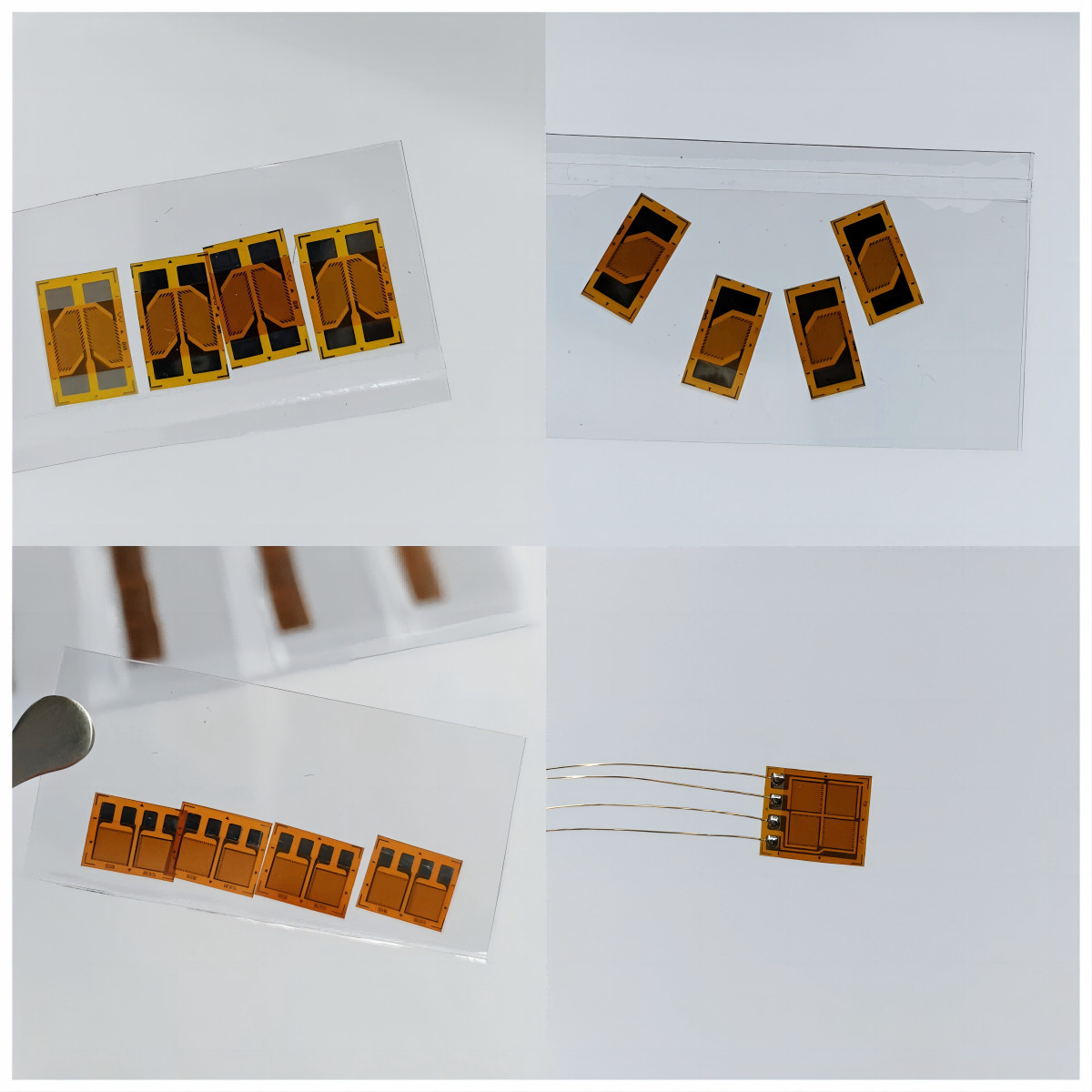

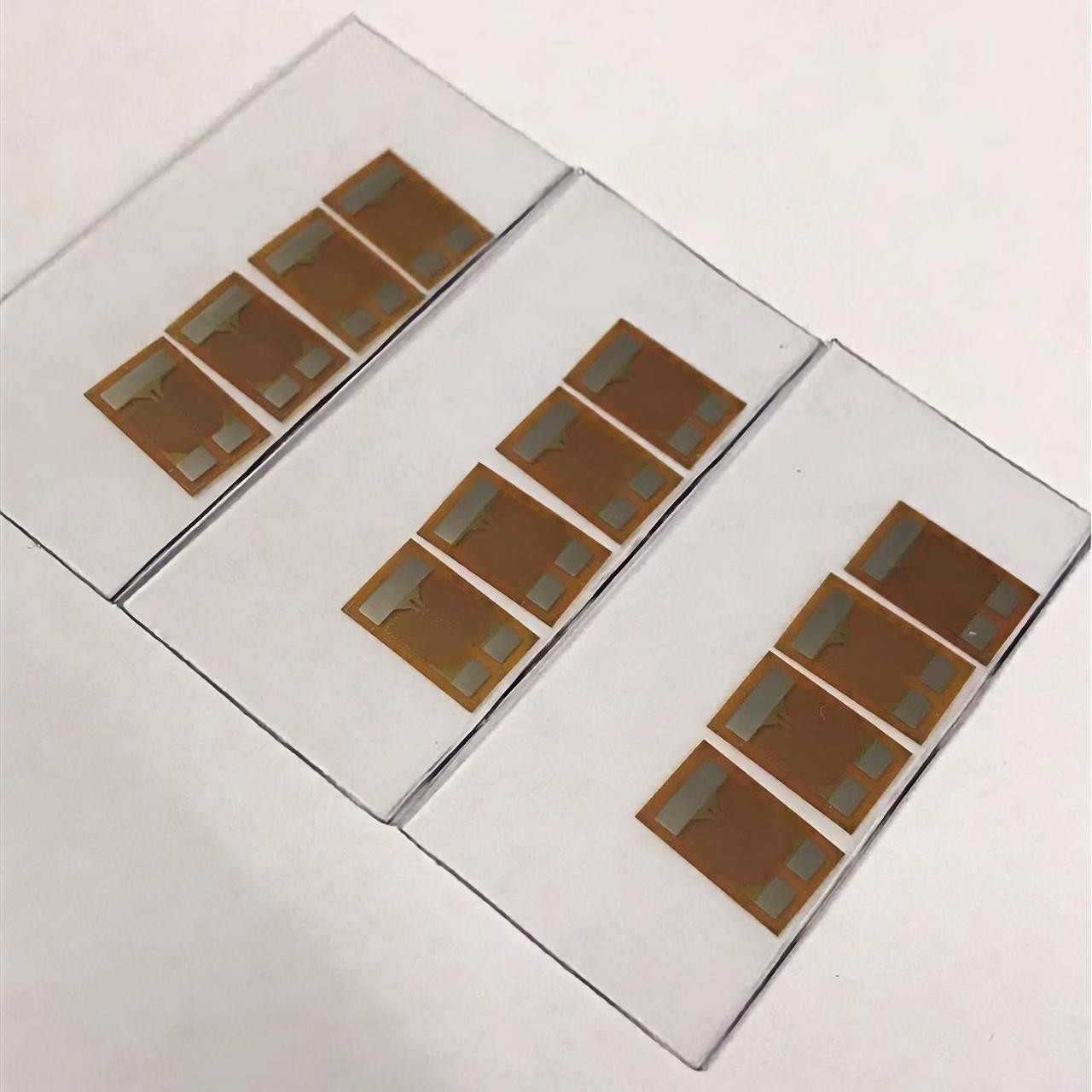

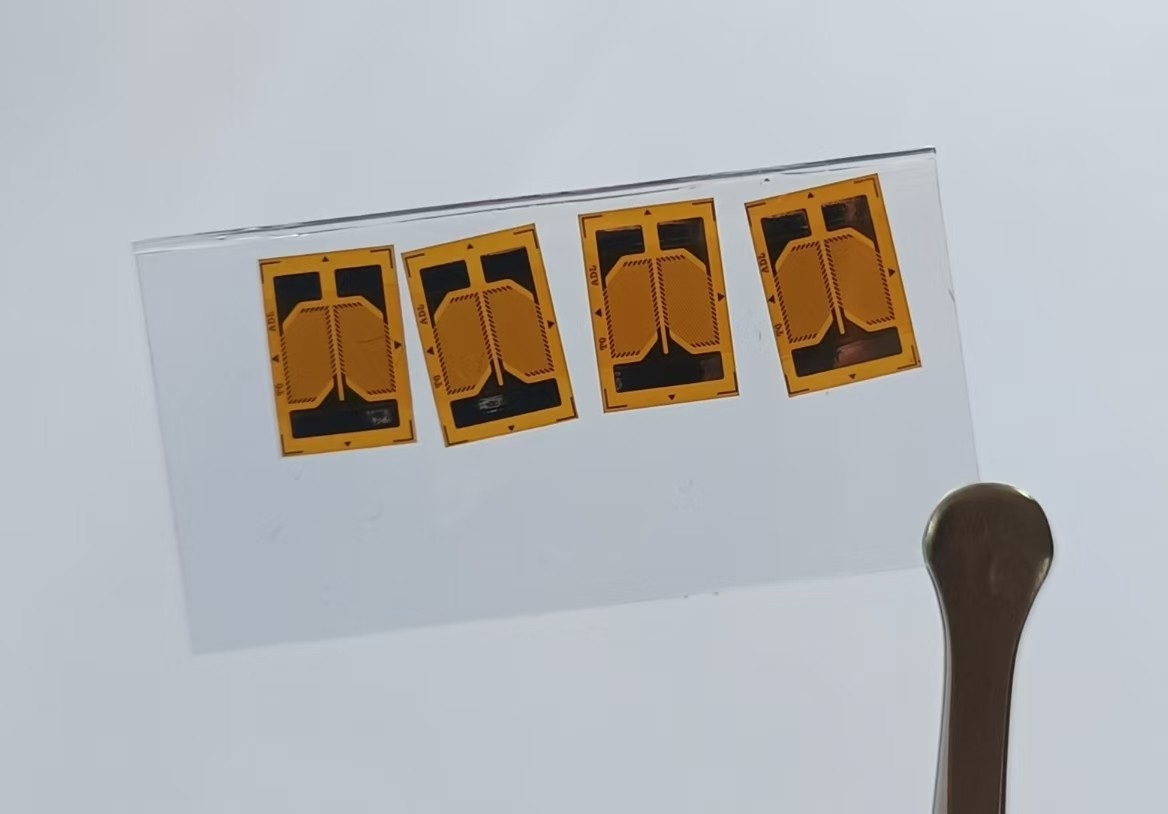

يتم تصنيع مقاييس الإجهاد نصف الجسر ، وهي نوع من مقاييس الإجهاد من الألواح ، مع مادة حامل إما الفينوليك ألدهايد ، بوليميد ، أو البوكسي.هذه المواد توفر مرونة ومتانة ممتازة، مما يسمح لمقياسات التوترات بالتحمل في ظروف العمل القاسية. يضمن نطاق درجة حرارة التشغيل من -20 °C + 80 °C أن يمكن استخدام مقياسات التوترات في مجموعة واسعة من البيئات.
تعد سلسلة HA من مقاييس التوتر من الأوراق المثالية للاستخدام في مجموعة من التطبيقات. يمكن استخدامها في بناء الميزانات الصناعية وأجهزة قياس القوة وأجهزة استشعار عزم الدوران.كما أنها مناسبة للاستخدام في صناعة السيارات، حيث يمكن استخدامها لقياس القوى الممارسة على مختلف مكونات السيارة.
وتشمل التطبيقات الأخرى لهذه مقاييس التوتر استخدامها في صناعة الطيران والفضاء، حيث يمكن استخدامها لقياس الضغط على أجنحة الطائرات، وكذلك في الصناعة الطبية،حيث يمكن استخدامها لقياس القوة الممارسة على الأطراف الاصطناعية.
إن تنوع ودقة سلسلة HA من مقاييس الإجهاد من Top Sensor تجعلها مكونًا أساسيًا في إنشاء أجهزة استشعار خلايا الحمل.قدرتهم على قياس التغيرات بدقة في القوة، الوزن، والضغط تجعلها مثالية للاستخدام في مجموعة واسعة من الصناعات والتطبيقات.
هذا المقياس يستخدم أوراق سبيكة التي هي 0.003 إلى 0.007 مم
ضخمة. ويتم تصنيع دعم المقياس من الراتنج الايبوكسي مع سمك 0.03 ملم الذي يعرض العزل الكهربائي الممتاز، والأداء.
يتم ترميز الخلفية بالألوان لتمييز الكائن
مادة العينة لتعويض درجة الحرارة الذاتية.
درجة حرارة التشغيل -20 ̊+80°C، نطاق تعويض درجة الحرارة +10 ̊+80°C
| النموذج | حجم الشبكة (ملم) |
حجم القاعدة (ملم) | مسافة الشبكة (ملم) |
| BF ((BA/BE) 350-2HA | 2.0×37 | 9.0×56 | / |
| BF ((BA/BE) 350-3HA | 2.8×55 | 9.7×67 | / |
| BF ((BA/BE) 350-4HA | 3.7×64 | 8.5×74 | / |
| BF ((BA/BE) 650-3HA | 2.8×47 | 8.8×57 | / |
| BF ((BA/BE) 1000-3HA | 2.8×55 | 9.7×67 | / |
| BF ((BA/BE) 1000-4HA | 3.8×64 | 8.5×74 | / |
| المواد الأساسية | الفينوليك الايبوكسي | ||
|
ميسوحلقة مواد الشبكة |
ثابتةو |
||
|
المقاومة |
خطأ القيمة القياسية |
Ω |
350±10Ω |
| انحراف القيمة المتوسطة | Ω | ≤0.5Ω | |
|
درجة حرارة استخدام |
/ |
(-30 درجة مئوية - +80 درجة مئوية) |
|
|
الحساسية(عامل المقياس) |
/ |
2.0± 1% |
|
|
ماكس فيرمز (أقصى حد مسموح به لجهد تشغيل الجسر) |
/ |
8 فولت
|
|
|
الطاقة الحرارية |
كـeفاعل |
um/m/°C |
≤2 |
|
متوسط التشتت |
± mm/m |
≤30 |
|
| مقاومة العزل في درجة حرارة الغرفة | مΩ | 10000 | |
| درجة حرارة الغرفة الإجهاد النهائي(حد التوتر) | أم / م | 20000 | |
|
الهستيريس الميكانيكي |
أم / م |
1.2 |
|
|
الحياة المرهقة |
/ |
≥107 |
|
|
رمز الزاحف |
الفولاذ المقاوم للصدأ / الفولاذ المقاوم للصدأ |
||
