Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
التباطؤ: ± 0.05 ٪
نطاق القياس: 0-1000 ميكروسترين
درجة حرارة التشغيل: -20～＋80 درجة مئوية
الاستخدام: مستشعر خلية الحمل
مادة الناقل: ألدهيد الفينول / بوليميد / الايبوكسي
ميزة: مستشعر الضغط الصغير
مادة: احباط معدني
زحف: ±0.05% مقياس كامل
يكتب: مقياس سلالة المقاومة
سلك الرصاص: 3- سلك بطول 1 متر
مقاومة: 350,500,1000 أوم
خدمة: مخصص
نموذج: سلسلة eB
درجة حرارة العمل: -20～＋80 درجة مئوية،
للمواد: الصلب أو سبائك الألومنيوم
مادة قاعدة: الفينوليك ألدهايد / بوليميد / إيبوكسي
إبراز:

full bridge strain gauge with solder points,foil strain gauge with solder connections,resistant strain gauge full bridge type

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Top Sensor
رقم الموديل: سلسلة eB
شروط الدفع والشحن
تفاصيل التغليف: صندوق الكرتون
منتوج وصف

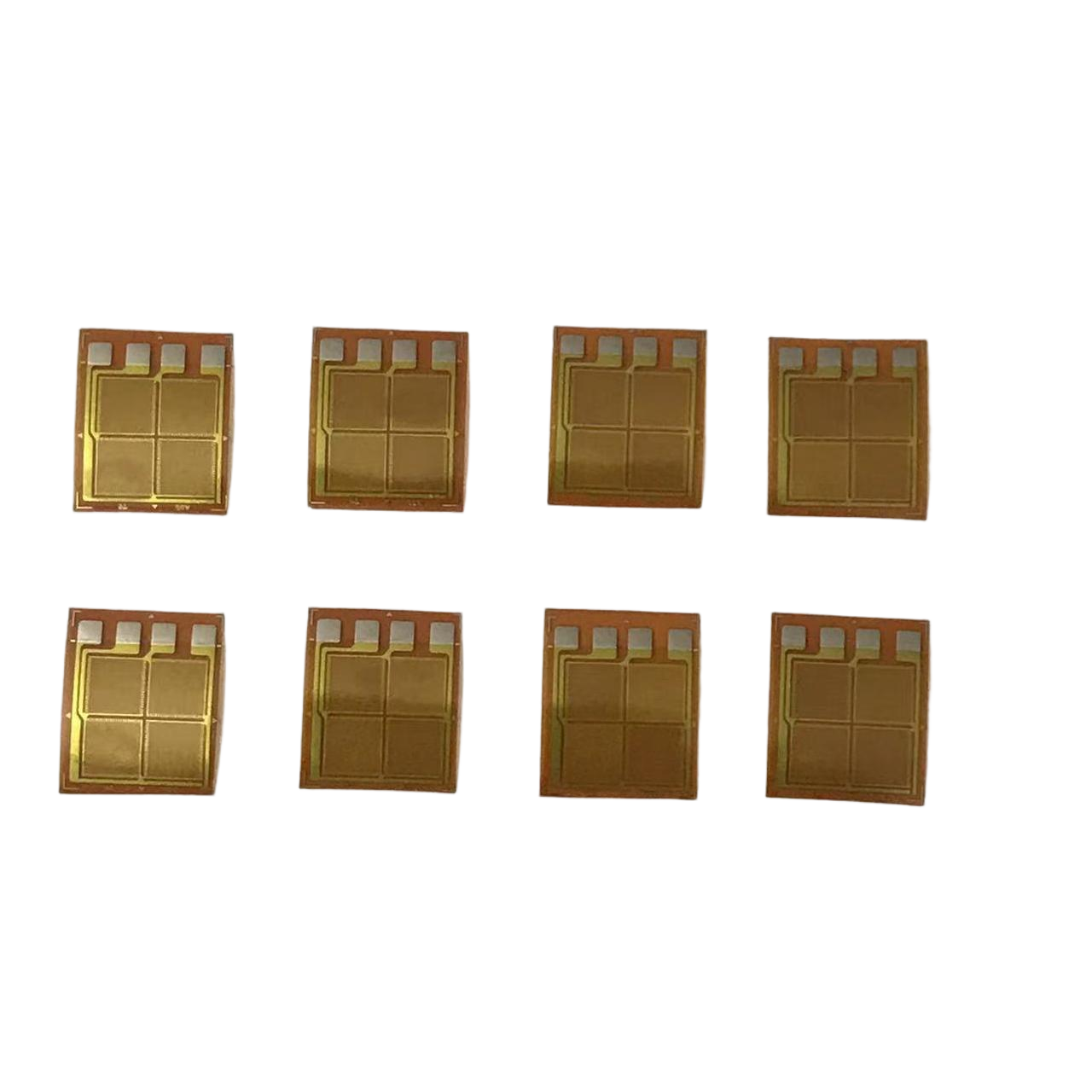

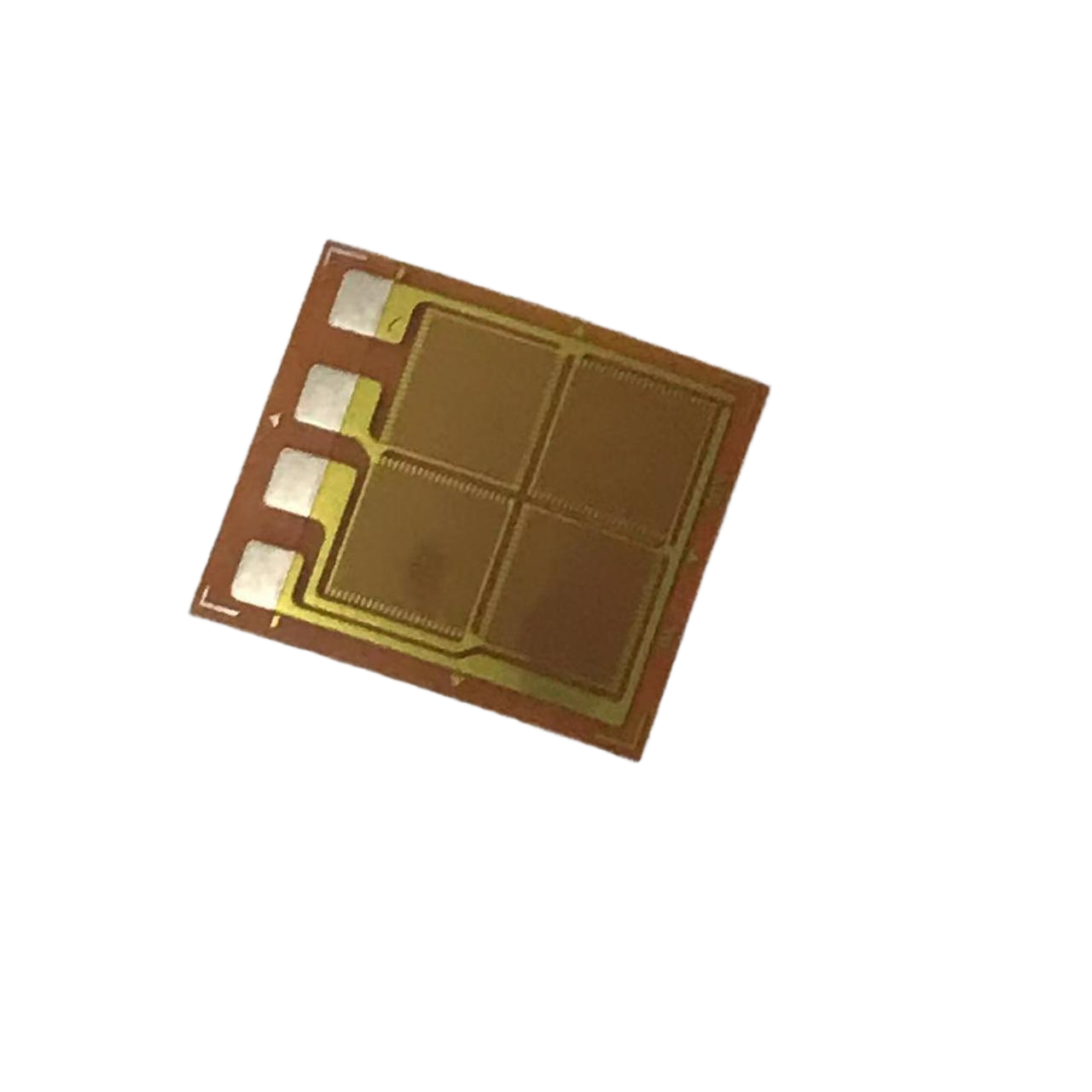

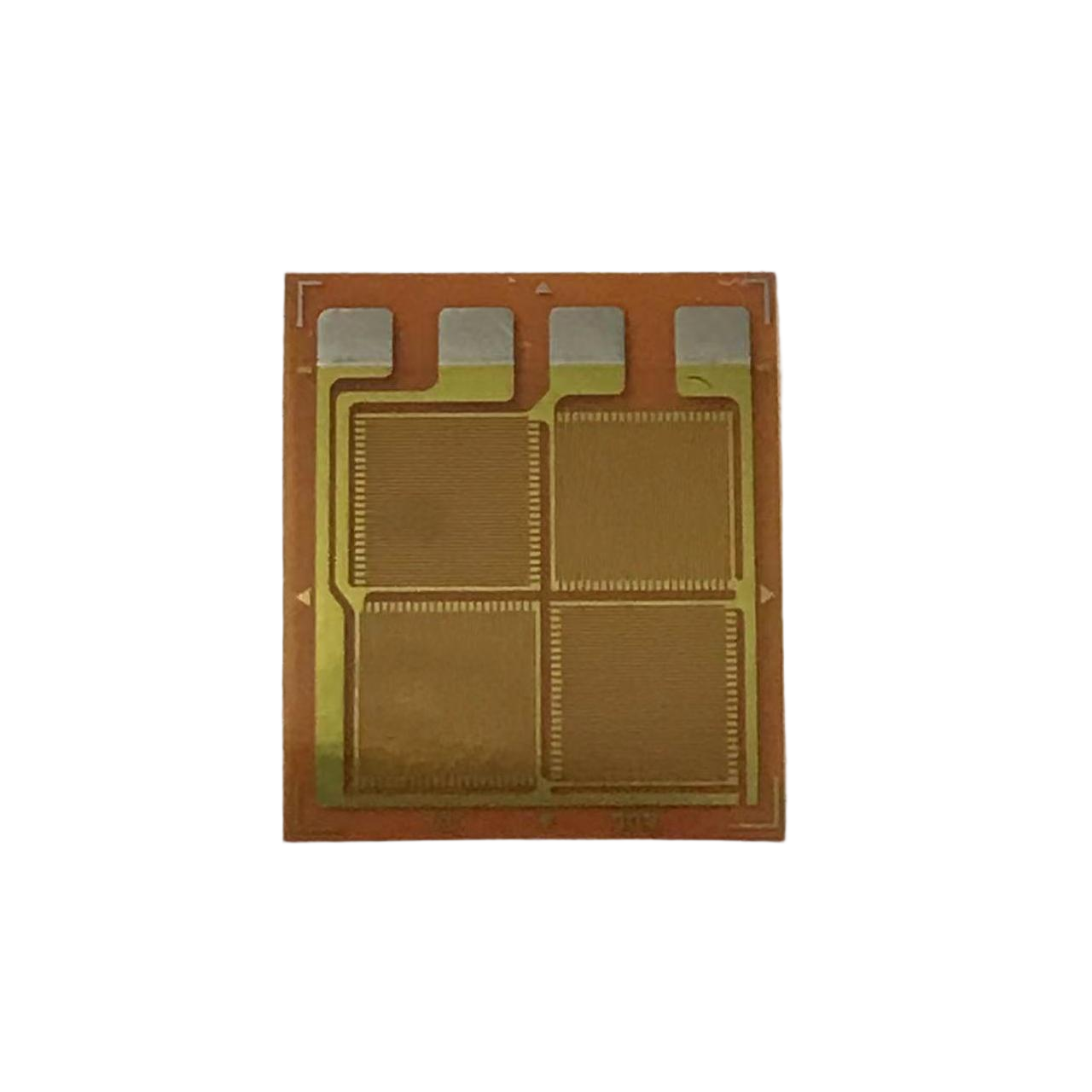

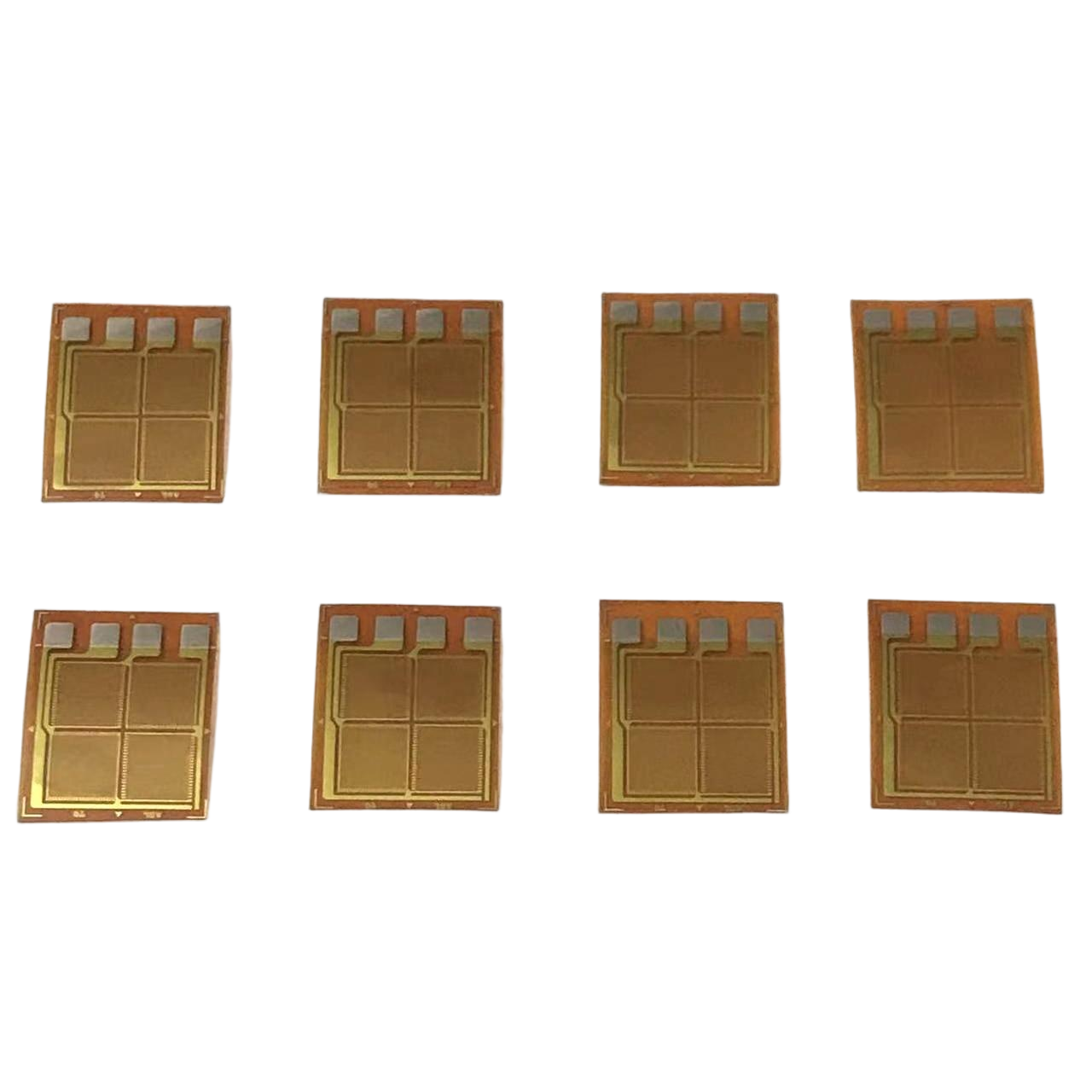

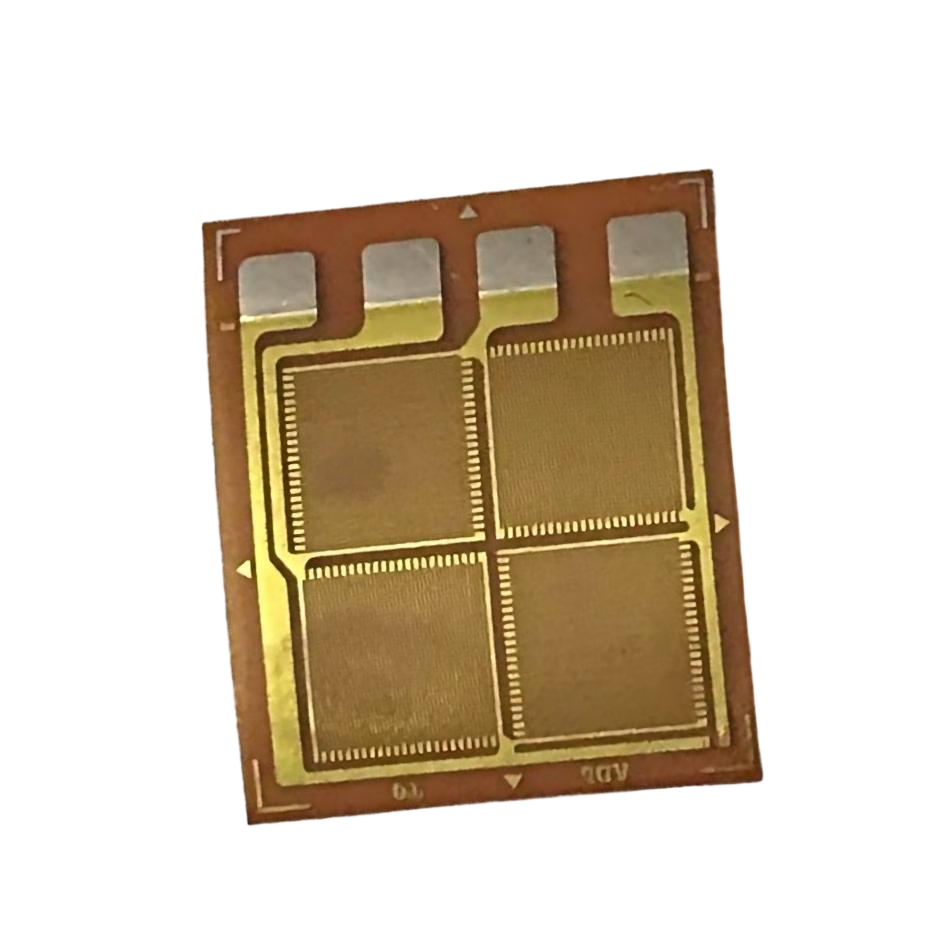

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

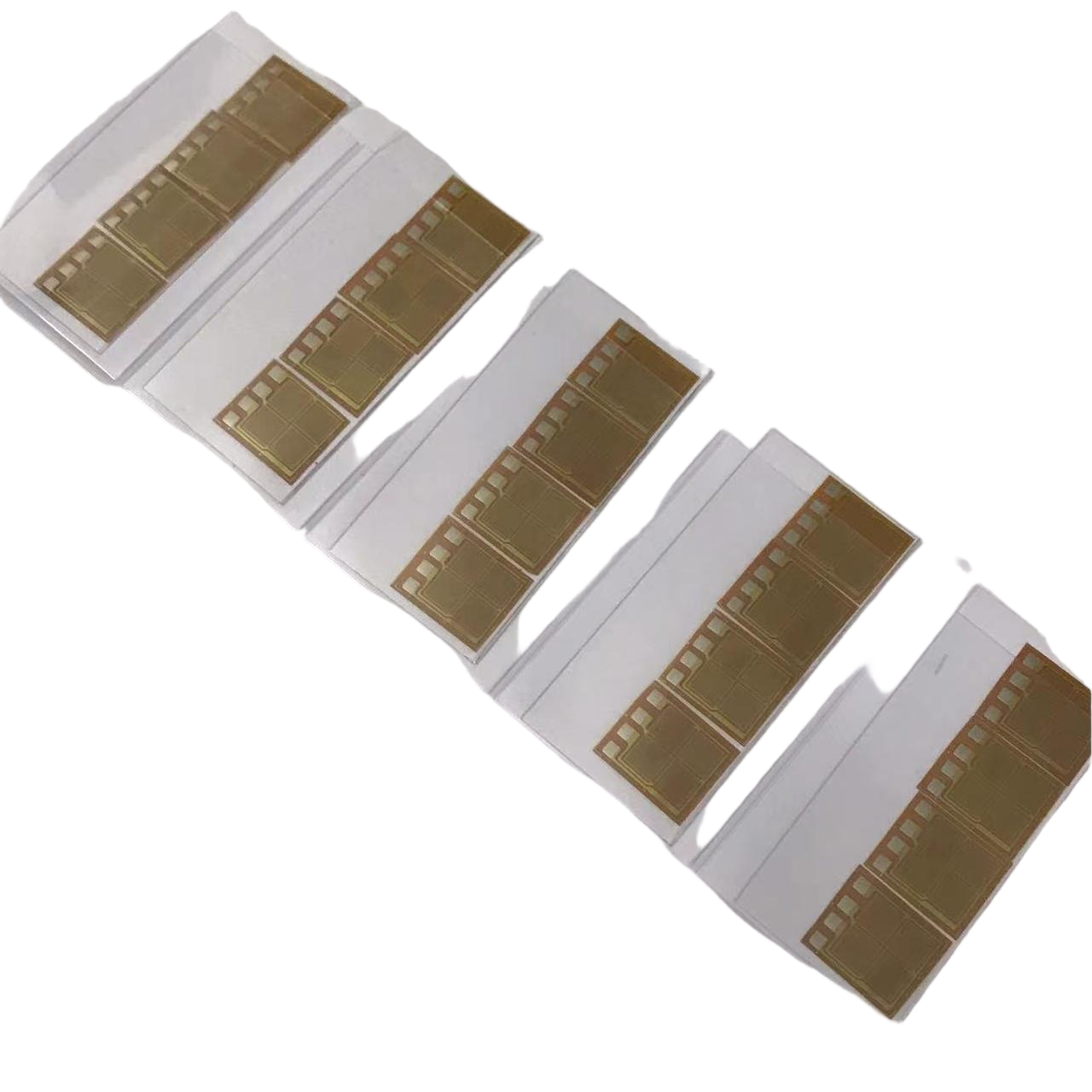

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
