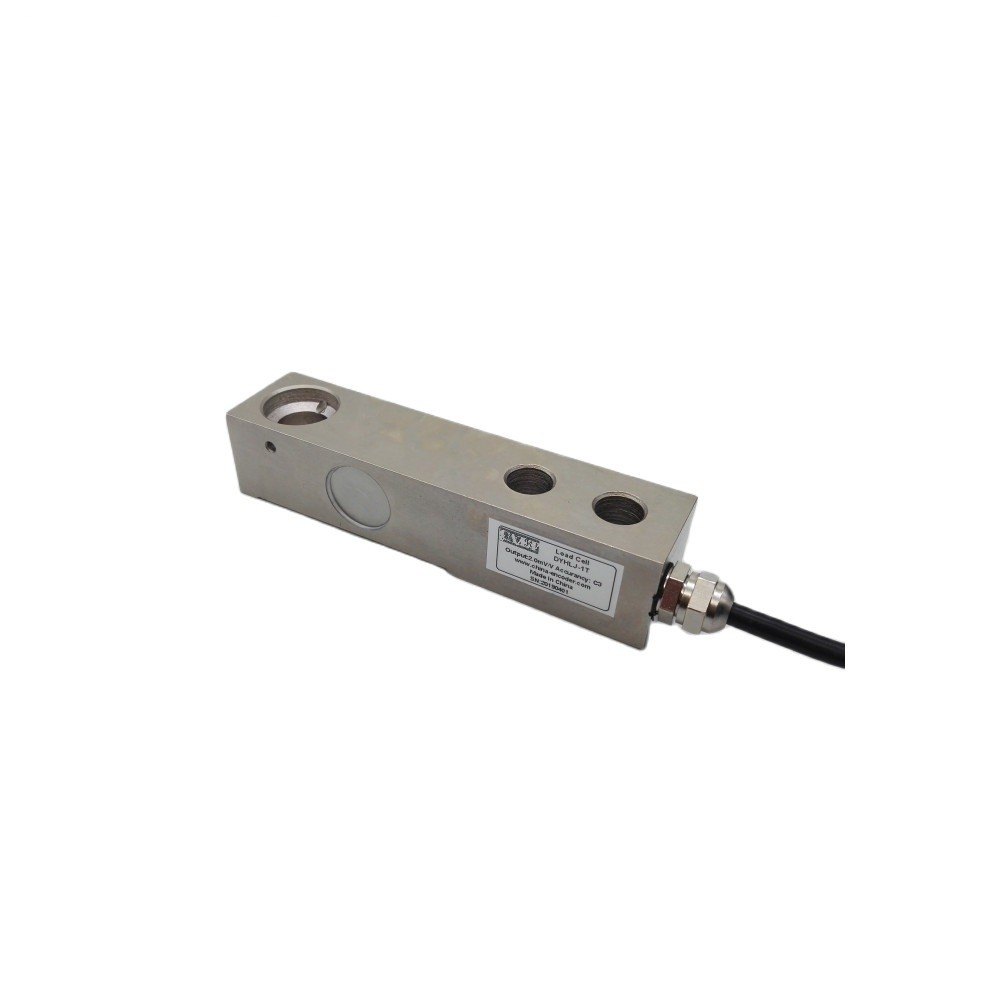

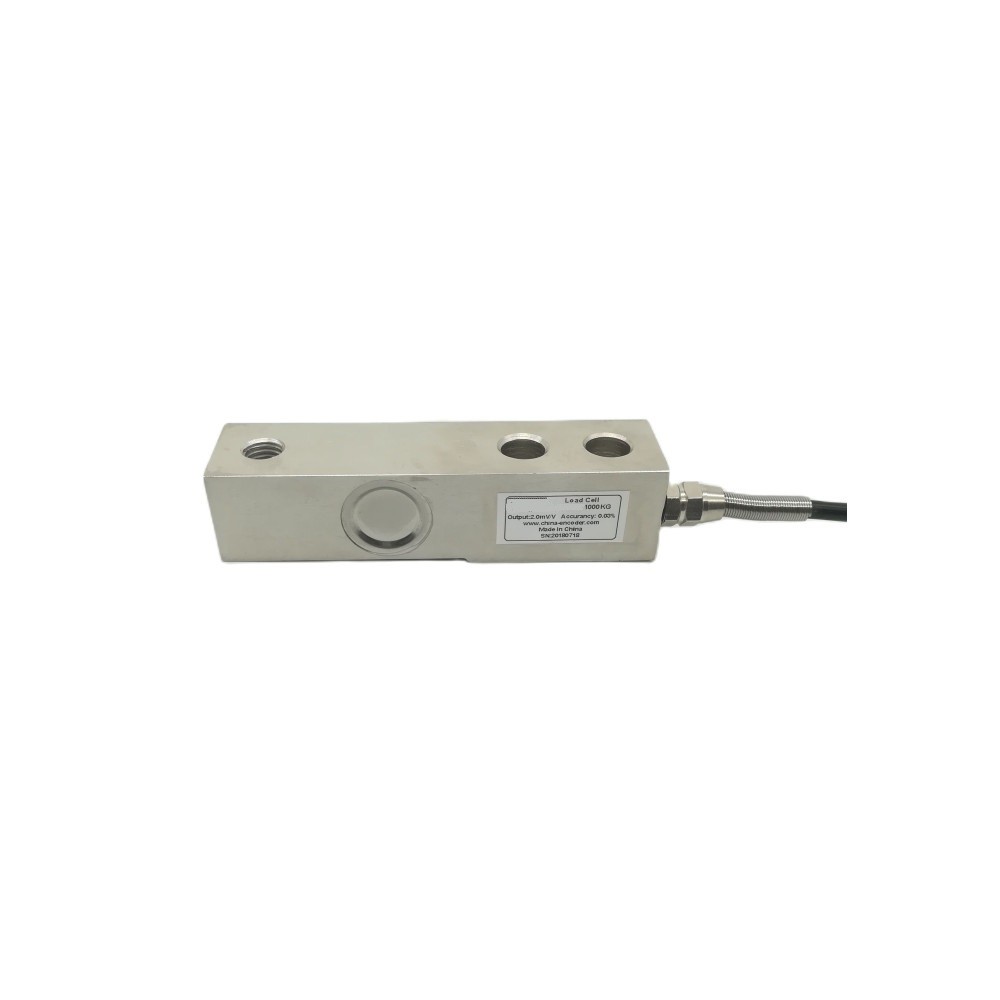

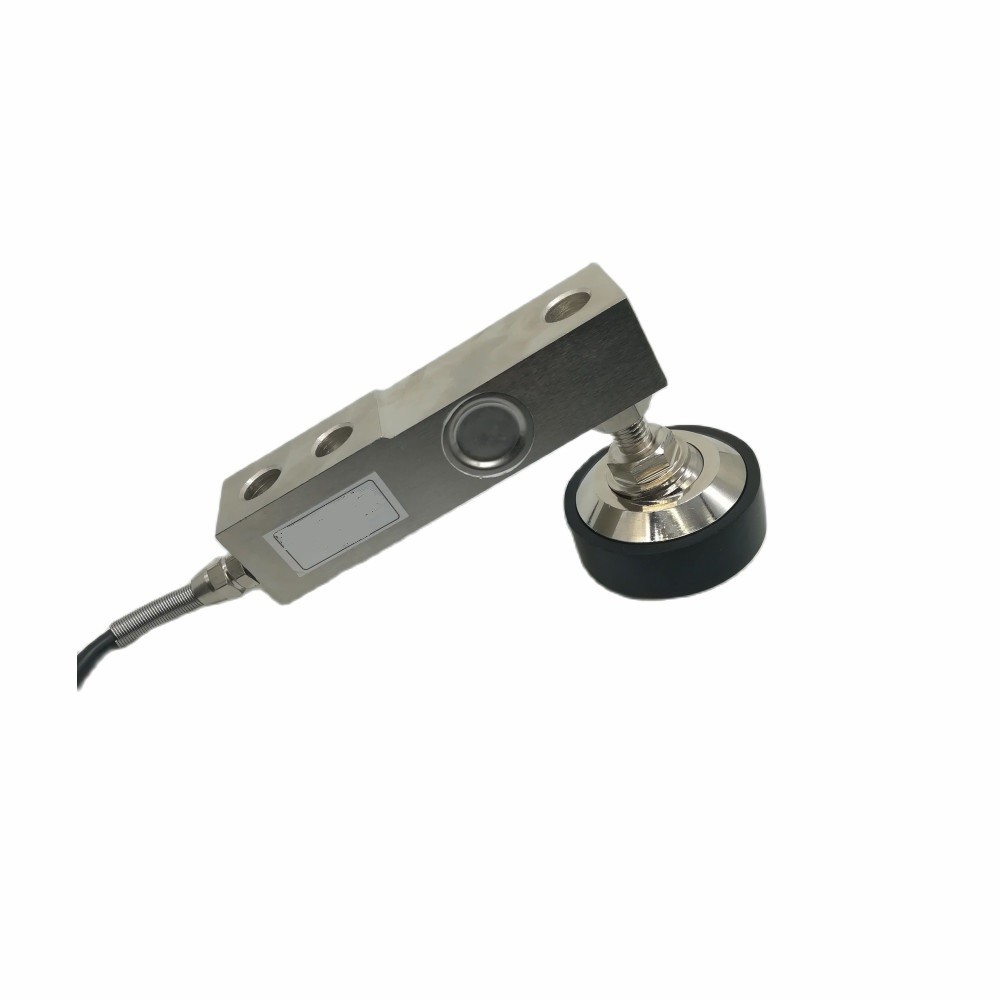

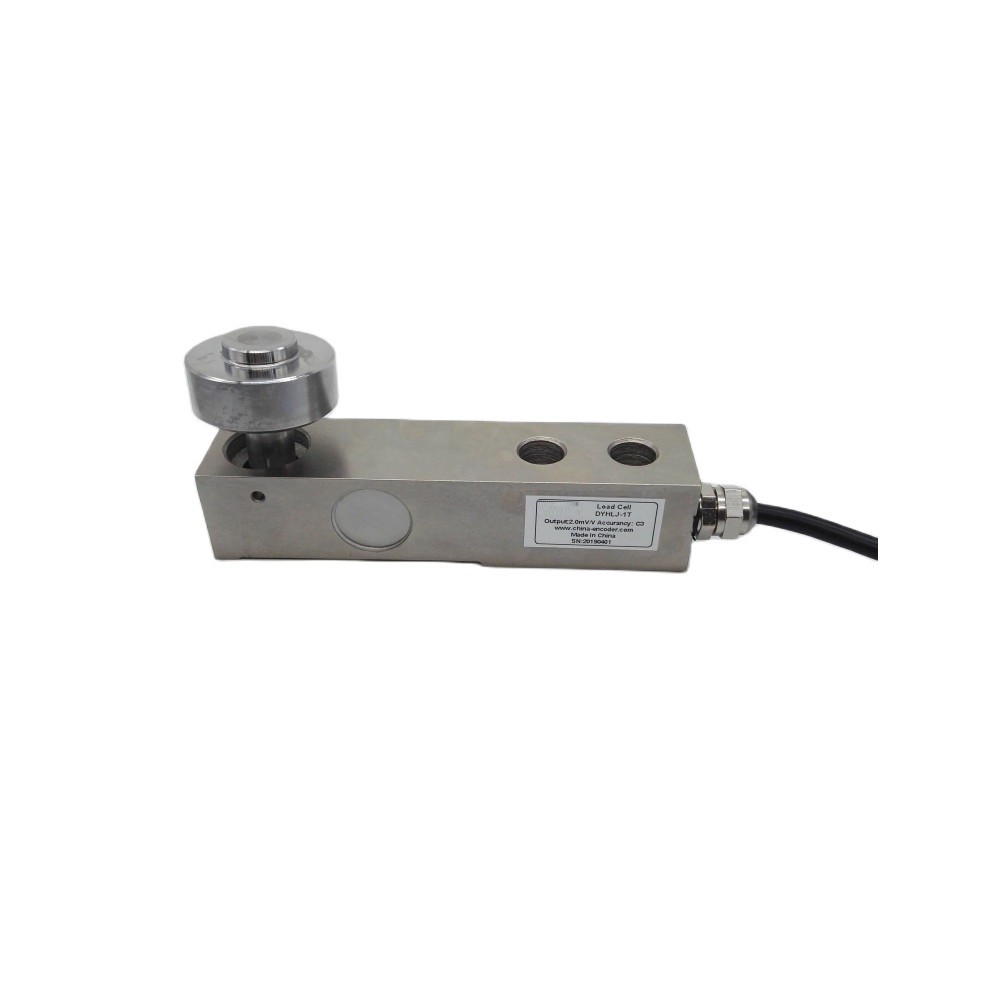

خلايا حمولة الشعاع الواحد
الطراز:SD-03
السعة:100 كجم - 10000 كجم
الخصائص:
خلية حمولة شعاع القطع الفردية، خلية حمولة شعاع الانحناء.
مجموعة السعة من 100 كجم إلى 10000 كجم.
المادة: الفولاذ المسبوب أو الفولاذ المقاوم للصدأ، جودة عالية، معيار OIML عالية الدقة، تكاليف منخفضة،
معلّق بالليزر، مضاد للماء إلى IP68، مضاد للتآكل.
التطبيق:الميزانات الأرضية، الميزانات المنصة، وزن الجسر وأجهزة الوزن الأخرى.
الأبعاد: ((ملم)
| السعة | (ل) | L1 | L2 | L3 | L4 | د | ب | م |
| 1 ~ 4 ((كلوب) 0.5 ~ 2 ((تون) 5KSE |
130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 M12X1.75 1/2-20UNF |
| 5 ~ 10 ((كلوب) 2.5 ~ 5 ((تون) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | (إم18 إكس1)5 3/4-16UNF |
| 20 ((كلب) 10 ((ط) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 1-12 UNF |
| المواصفات: | |||
| الدقة: | C3 | ||
| الخطأ المشترك | ± 0.02 | ||
| الناتج القياسي: | 2mv / 3mv/v±0.003 | ||
| (كريبت) %F.S/30 دقيقة: | ± 0.02 | ||
| عدم الخطيّة ((%F.S) | ± 0.02 | ||
| (هيستريس) | ± 0.02 | ||
| الرصيد الصفري ((% F.S): | ± 10 | ||
| مقاومة المدخل: | 350±5 | ||
| المقاومة الخارجة: | 350±5 | ||
| مقاومة العزل: | ≥ 5000 ((100VDC) | ||
| تأثير درجة الحرارة على الطول ((%F.S/10°C): | ± 0.017 | ||
| تأثير درجة الحرارة عند الصفر ((%F.S/10°C): | ± 0.02 | ||
| استخدام نطاق درجة الحرارة ((°C): | -20+55 | ||
| فولتاج الإثارة ((V): | 912 ((DC) | ||
| الحمل الزائد للسلامة (% F.S) | 150% | ||
| الحمل الزائد النهائي (% F.S) | 200% | ||
| درجة الدفاع | IP68 | ||
| طول الكابل: | 3 أمتار -10 أمتار | ||
| طريقة توصيل الأسلاك | |||
| الأحمر = EXC + | أسود=EXC- | أخضر = إشارة + | أبيض = إشارة |
