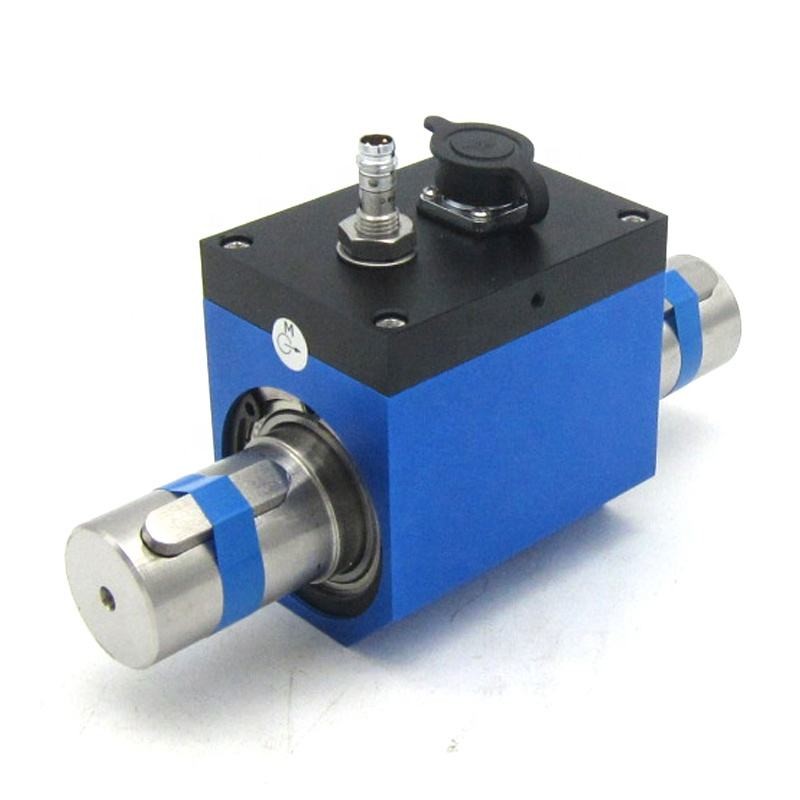

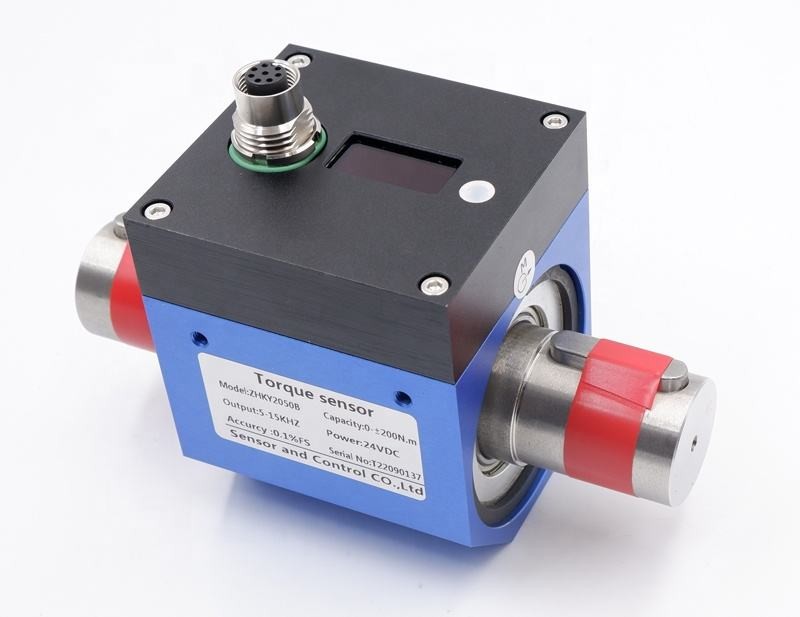

النموذج: DTS-02
الخصائص:
1، جهاز استشعار عزم الدوران يتكون من مقياس الإجهاد والدائرة المتكاملة ذات الدقة العالية والأداء المستقر.
2مع استقرار طويل المدى ممتاز
3، مع اتصال مفتاح في كلا الطرفين
4، Nنوع على اتصال ، لا يرتدي ، أعلى سرعة 8000RPM
المواصفات التقنية:
| أناإنديكس | مواصفات المعلمات |
| السعة Rأنجي | 3,5,10,20,30,50، 100Nm (اختياري) |
| تشغيل الكهرباء |
± 15V DC (مخرج إشارة التردد) 24 فولت متواصل (طاقة أو إشارة خروجيّة) |
| إشارة عزم الدوران | 5 ~ 15Khz (توسع 12V، 0.0.10kHz) ، 4~20mA، 1~5V، 0-10V (اختياري) |
| Rملاك السرعات | 0~10003000,60008000 دورة في الدقيقة |
| الدقة | ±0.25٪، ±0.5٪ |
| استقرار السنة | 0.25٪ / سنة |
| مقاومة العزل | ≥2000MΩ ((100VDC) |
| درجة حرارة البيئة | -20~60 درجة مئوية |
| الرطوبة النسبية | 0 ٪ 90% RH |
| قدرة الحمل الزائد | 150% |
| استجابة التردد | 1ms |
الأبعاد: مم
أبعاد خندق المفتاح: LxDxW 22x3.5x6mm
1مجال التطبيق
مستشعر العزم الديناميكي من سلسلة DTS هو جهاز قياس دقيق للقومة واستهلاك الطاقة الميكانيكية.
1.1 المحرك الكهربائي، محرك المحركات، محركات الاحتراق الداخلي وغيرها من المعدات الدوارة.
1.2 مروحة، مضخة ماء، مفتاح عزم الدوران
1.3 القطار، السيارات المتنقلة، الجرار، الطائرة، السفينة، آلة التعدين
1.4 نظام إعادة تدوير الماء
1.5 مقياس للكثافة
1.6 صناعة المعالجة
2متطلبات التثبيت
2.1 مناسبة لكل من التثبيت الرأسي والأفقي
2.2 يجب تثبيت جميع معدات التحميل، ومستشعر عزم الدوران، ومعدات الطاقة على منصة صلبة لتجنب الاهتزازات المفرطة. خلاف ذلك قد يسبب قراءة غير مستقرة،تقليل دقة أو حتى تلف جهاز استشعار عزم الدوران.
2.3 استخدمي ربطاً مرناً للدبابيس
2.4 يوصى بتثبيت مرن للجزء الأوسط من جهاز استشعار عزم الدوران. لا تطبق تثبيت صلب.
2.5 يجب أن يكون معدل تحمل تركيز معدات الحمل ومستشعر عزم الدوران ومعدات الطاقة أقل من Φ0.05mm.
3خطوات التثبيت
3.1 تأكيد المسافة بين معدات الطاقة ومعدات التحميل بناءً على نوع اتصال العمود وطول جهاز استشعار عزم الدوران.ضبط الفجوة بين خط المحور (من الطاقة ومعدات التحميل) وطائرة المعيار، تأكد من أن التجانس بينهما أقل منΦ0.03mm، ثم تثبيت الطاقة وتحميل المعدات على مستوى البيانات.
3.2 تثبيت التوصيل على كل عمود
3.3 تعديل المسافة بين جهاز استشعار عزم الدوران ومسطح المعطيات، تأكد من أن التجانس بين خط محورها وخط محور معدات الطاقة والحمل أقل من Φ0.03mm.ثم تثبيت جهاز استشعار العزم على مستوى البيانات.
3.4 إصلاح الارتباط، الانتهاء من التثبيت
4طرق التثبيت العادية
4.1 عندما تكون السرعة أقل من 300 دورة في الدقيقة، لا يوجد دوران متكرر في اتجاه عقارب الساعة أو ضد عقارب الساعة، يمكن استخدام شيء مرن لربط جهاز استشعار عزم الدوران ومنعه من الدوران.
4.2 عندما تكون السرعة أعلى من 300 دورة في الدقيقة، مع تدوير متكرر في اتجاه عقارب الساعة وعكس عقارب الساعة، فمن الضروري وضع لوحة تثبيت على كل من الجزء الأمامي والخلفي من جهاز استشعار عزم الدوران.إضافة 2-3 ملم من المطاط السيليكون في وسط جهاز استشعار عزم الدوران ولوحة التثبيت مع 15٪ - 20٪ كمية الضغط لمنعها من أن تصبح اتصال جامدة.
