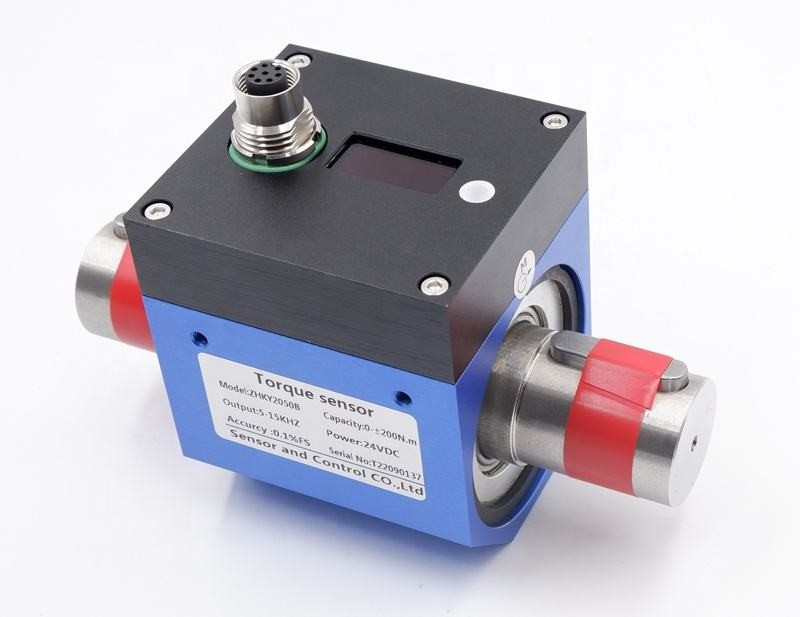

مستشعر عزم دوران ديناميكي مخصص للتعديل الصناعي

مستشعر عزم دوران ديناميكي مخصص لمعايرة الصناعة

الموديل: DTS-01

السعة: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100 نيوتن متر

الدقة: ±0.1؛ ±0.3؛ ±0.5% F.S

حساسية الإخراج: 1.0～1.5.0 mV/V، 4-20mA، 0-5/ 0-10Vdc

الميزات:

1، يتكون مستشعر عزم الدوران من مقياس إجهاد ودارة متكاملة بدقة عالية وأداء مستقر.

2، مع ثبات ممتاز على المدى الطويل

3، مع وصلة مفتاح في كلا الطرفين

4، 4000 دورة في الدقيقة على الأكثر

المواصفات الفنية:

الأبعاد: مم

أبعاد أخدود المفتاح: LxDxW 22x3.5x6mm

1، منطقة التطبيق

مستشعر عزم الدوران الديناميكي من سلسلة DTS هو جهاز قياس دقيق لعزم الدوران واستهلاك الطاقة الميكانيكية. يطبق بشكل رئيسي في

1.1 المحركات الكهربائية، محركات الاحتراق الداخلي وغيرها من المعدات الدوارة.

1.2 المروحة، مضخة المياه، مفتاح عزم الدوران

1.3 القطار، السيارة، الجرار، الطائرة، السفينة، آلة التعدين

1.4 نظام إعادة تدوير المياه

1.5 مقياس اللزوجة

1.6 صناعة العمليات

2، متطلبات التركيب

2.1 مناسب للتركيب الرأسي والأفقي على حد سواء

2.2 يجب تركيب جميع معدات التحميل، ومستشعر عزم الدوران، ومعدات الطاقة على منصة صلبة لتجنب الاهتزاز المفرط. خلاف ذلك، قد يتسبب في قراءات غير مستقرة، أو تقليل الدقة أو حتى إتلاف مستشعر عزم الدوران.

2.3 استخدم وصلة دبوس مرنة

2.4 يوصى بالتثبيت المرن لتثبيت الجزء الأوسط من مستشعر عزم الدوران. لا تستخدم التثبيت الصلب.

2.5 يجب أن يكون تفاوت التمركز لمعدات التحميل، ومستشعر عزم الدوران، ومعدات الطاقة أقل من Φ0.05 مم.

3، خطوات التركيب

3.1 تأكد من المسافة بين معدات الطاقة ومعدات التحميل بناءً على نوع وصلة العمود وطول مستشعر عزم الدوران. اضبط الفجوة بين خط المحور (لمعدات الطاقة والتحميل) والمستوى المرجعي، وتأكد من أن التوافق المحوري بينهما أقل من Φ0.03 مم، ثم قم بتثبيت معدات الطاقة والتحميل على المستوى المرجعي.

3.2 قم بتركيب الوصلة على كل عمود

3.3 اضبط المسافة بين مستشعر عزم الدوران والمستوى المرجعي، وتأكد من أن التوافق المحوري بين خط المحور الخاص به وخط المحور لمعدات الطاقة والتحميل أقل من Φ0.03 مم. ثم قم بتثبيت مستشعر عزم الدوران على المستوى المرجعي.

3.4 قم بتثبيت الوصلة، اكتمل التركيب.

4، طرق التركيب العادية

4.1 عندما تكون السرعة أقل من 300 دورة في الدقيقة، لا يوجد دوران متكرر في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة، يمكن استخدام بعض الأجسام المرنة للتوصيل بمستشعر عزم الدوران ومنعه من الدوران.

4.2 عندما تكون السرعة أعلى من 300 دورة في الدقيقة، مع الدوران المتكرر في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة، يكون لوح التثبيت على كل من مقدمة وخلفية مستشعر عزم الدوران ضروريًا. أضف 2-3 مم من المطاط السيليكوني في منتصف مستشعر عزم الدوران ولوحة التثبيت بكمية ضغط 15%-20% لمنعه من أن يصبح توصيلاً صلبًا.
