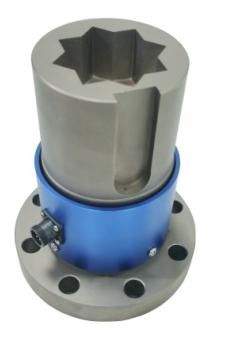

الموديل:ZNJ-102
الميزات:
1. يستخدم مقياس إجهاد المقاومة وهو مكون حساس مدمج مع دائرة تتميز بالدقة والثبات والموثوقية.
2. قدرة عزم دوران عالية، سهلة التركيب والاستخدام.
3. أحد الأطراف بمفتاح (أو مفتاح مربع داخلي) مشترك، والطرف الآخر بمفصلة ذات حافة.
4. مناسب لقياس عزم الدوران الثابت.
التطبيق:
الأبعاد: مم
المواصفات:
<
| المعلمة | المواصفات | |||||||
| السعة | 0 - 1، 2.5، 10 كيلو نيوتن متر | |||||||
| الإخراج المقنن | 1.5 ± 10% مللي فولت/فولت | |||||||
| توازن الصفري | ± 1% F.S | |||||||
| عدم الخطية | ± 0.1 - 0.3% F.S | |||||||
| التبلبد | ± 0.05% F.S | |||||||
| التكرار | ± 0.05% F.S | |||||||
| الزحف | 0.03% F.S/30 دقيقة | |||||||
| تأثير درجة الحرارة على الإخراج | 0.03% F.S/10℃ | |||||||
| تأثير درجة الحرارة على الصفر | 0.03% F.S/10℃ | |||||||
| معاوقة الإدخال | 350/750±10Ω | |||||||
| معاوقة الإخراج | 350/750±5Ω | |||||||
| تردد الاستجابة | 100μS | |||||||
| العزل | ≥5000MΩ/100V | |||||||
| الإثارة الموصى بها | 10 فولت (تيار مستمر) | |||||||
| نطاق درجة الحرارة المعوض | -10 - 60℃ | |||||||
| نطاق درجة حرارة التشغيل | -20 - 65℃ | |||||||
| الحمل الزائد الآمن | 150% F.S | |||||||
| الحمل الزائد النهائي | 200% F.S | |||||||
| حجم الكابل | Φ5.2×3 م | |||||||
| رمز لون الكابل | الإدخال: أحمر (-)، أسود (+); الإخراج: أخضر (+)، أبيض (-) | |||||||
| المادة | ألومنيوم / فولاذ مقاوم للصدأ / فولاذ سبائكي | |||||||
